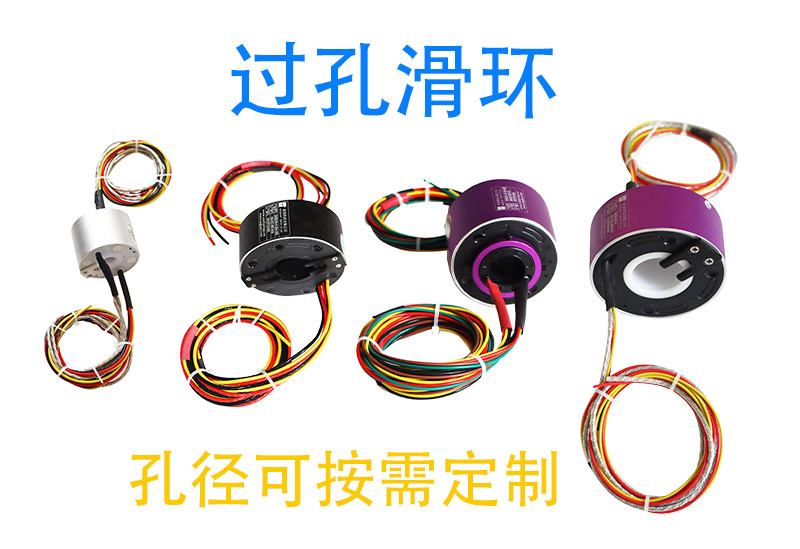

在工業自動化、醫療影像、智能安防等領域，設備需要實現360°無限制旋轉的同時穩定傳輸電力、信號甚至流體介質。傳統布線方式難以滿足這一需求，而過孔滑環（Through Bore Slip Ring）作為一種精密旋轉連接裝置，憑借獨特的結構和性能優勢，成為解決旋轉傳輸難題的核心部件。本文將深入解析過孔滑環的物理結構、工作原理及核心優勢，助您快速掌握選型與應用要點。

一、過孔滑環的結構解析：為什么它是“旋轉傳輸?shù)臉蛄骸保?/h2>

過孔滑環的核心設計理念是“中空貫通，多功能集成”。其結構可分為三大模塊，確保旋轉部件與固定部件間的高效連接：

1. 空心軸（Through Bore）

• 功能：中央預留貫穿孔洞（孔徑通常為12mm~200mm），允許導線、液壓管或激光束直接穿過，避免外部纏繞。
• 材質：采用高強度鋁合金或不銹鋼，兼顧輕量化與抗扭矩能力。
• 案例：工業機器人關節過孔滑環，中空結構可穿入伺服電機線纜，簡化機械臂內部布線。

2. 電刷-環道接觸系統

• 環道層：由貴金屬（金、銀合金）環片堆疊而成，每層環獨立絕緣，對應不同傳輸通道。
• 電刷組件：彈性纖維刷絲或液態金屬觸點，以恒定壓力貼合環道，確保旋轉時接觸電阻≤0.1Ω。
• 技術升級：部分高端型號采用石墨烯鍍層，耐磨性提升300%，壽命達5000萬轉以上。

3. 殼體與密封結構

• 防護等級：IP65/IP68標準殼體，防塵防水，適應-40℃~120℃極端環境。
• 軸承系統：精密角接觸軸承或陶瓷軸承，降低旋轉摩擦力矩至≤0.05N·m。

二、過孔滑環的工作原理：如何實現“動中求穩”？

過孔滑環的本質是動態電路連接器，其工作原理可概括為：
“固定端電刷與旋轉環道接觸，通過滑動摩擦傳導能量與信號”。具體流程如下：

1. 電力傳輸：電流從固定端導線→電刷→旋轉環道→負載設備，支持0~1000A電流、0~50kV電壓。
2. 信號傳輸：高頻信號（如千兆以太網、HDMI）通過獨立屏蔽環道傳輸，串擾抑制≥70dB。
3. 流體耦合（選配）：集成旋轉接頭時，可同步傳輸氣體/液壓油，壓力上限達40MPa。

關鍵創新點：

• 多通道隔離技術：采用聚酰亞胺絕緣層與電磁屏蔽設計，避免電力與信號相互干擾。
• 接觸壓力自調節：彈簧加載電刷系統自動補償磨損，保障全生命周期內接觸穩定性。

三、過孔滑環的3大核心優勢：重新定義旋轉傳輸效率

1. 空間利用率提升50%以上

傳統滑環需預留外部走線空間，而過孔滑環的中空設計可直接整合到設備主軸內，特別適用于空間受限場景：

• 典型應用：無人機云臺、手術機器人腕部關節、雷達天線旋轉基座。

2. 多功能集成，降低系統復雜度

單臺過孔滑環可同時傳輸：

• 電力：三相交流電、直流電源
• 信號：RS485/CAN總線、光纖、熱電偶
• 流體：壓縮空氣、冷卻水（需選配旋轉接頭）
  客戶價值：減少外部轉接器數量，降低設備故障率與維護成本。

3. 長壽命與高可靠性

• 壽命指標：標準品壽命≥2000萬轉（按10轉/分鐘計，連續運行3.8年）。
• 可靠性測試：通過 MIL-STD-202G 振動測試、500G機械沖擊測試，滿足軍工級需求。

四、過孔滑環的典型應用場景

五、過孔滑環常見問題解答

Q1：過孔滑環與傳統滑環有什么區別？

答：過孔滑環具有空心軸結構，可穿線并集成多介質傳輸；傳統滑環為實心軸，僅支持外部走線，功能單一。

Q2：過孔滑環的轉速上限是多少？

答：標準品支持0-500rpm，定制型號可超10000rpm（需采用液態金屬觸點技術）。

Q3：如何判斷過孔滑環是否需要維護？

答：若出現旋轉阻力增大、信號斷續或異常噪音，應立即停機檢查電刷磨損情況。

過孔滑環通過創新的空心軸設計與精密接觸系統，解決了旋轉設備能源與數據傳輸?shù)耐袋c。在選擇過孔滑環時，需重點關注孔徑尺寸、通道類型及防護等級等參數。
